B C 3
Boîtier de Commande pour Signalisation Embarquée
Kit de raccordement destiné à vous faciliter l'installation de votre signalisation sur un véhicule.
Caractéristiques communes :
Ces kits sont livrés dans un carton, comprenant toutes les pièces nécessaires à la commande d'accessoires lumineux et sonores.
Tous les connecteurs et interrupteurs sont livrés câblés d’origine, seul l’alimentation et les sorties restent à raccorder.
Le boîtier de commande peut être fixé par 2 vis ou collé grâce à l’adhésif double face fourni.
Chaque interrupteur est calibré à 5 Ampères.

La composition de ces kits est soumise à modification, tant pour les couleurs des câbles que pour le modèle des interrupteurs. Les photos ne sont données qu’à titre d’exemple.



Utilisation :
Boîtier B C 3
2 interrupteurs de 5 ampères à sorties positive. (1 à 2 feux à led, triangle lumineux, feux de travail ect.)
1 interrupteurs de 5 ampères à sorties sans courant (défini par l'utilisaeur comme ci-dessus en appliquant une tension positive ou négative sur le câble gris).
Vous pouvez également adapter cet interrupteur à la commande JOUR/NUIT de votre avertisseur sonore pour les véhicules d'intéret général.
SCHÉMAS

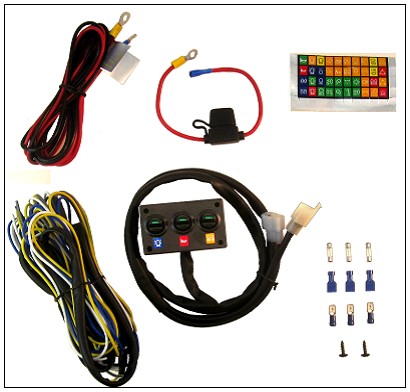

Coffret comprenant :
1 boîtier en plastique comportant 3 interrupteurs lumineux à levier, il est équipé d’un faisceau de câbles terminé par 2 connecteurs d’une longueur de 1,10 mètres environ.
Ce boîtier peut se fixer sur le tableau de bord, soit au moyen d’un double face (fourni), soit à l’aide de 2 vis parker (fournies),  le fond du boîtier BC3 étant pré - percé de 2  trous pour ces vis.

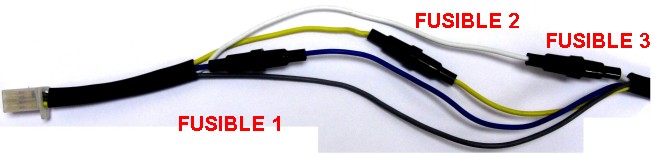

1 faisceau destiné au raccordement des trois accessoires d’une longueur de 4 mètres environ. Ce faisceau est également pré - câblé afin de se raccorder au boîtier de commande BC3.
Ce faisceau est également équipé de 3 fusibles de protection de 5 ampères.

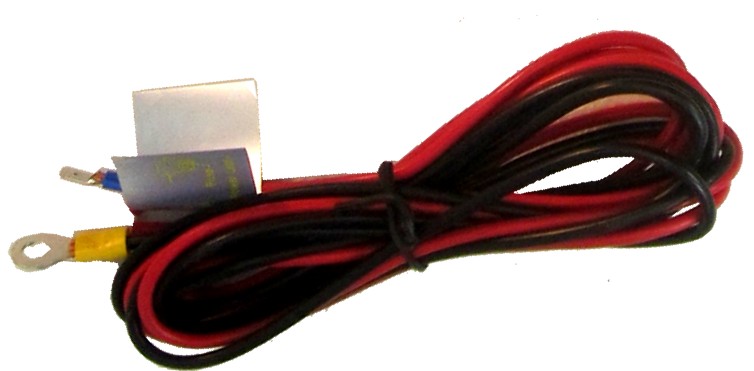

1 faisceau d’alimentation destiné à relier le BC3 directement à la batterie du véhicule
Ce faisceau d’une longueur de 2 mètres est également pré-cablé aux deux extrémités (connecteur vers le BC3 et cosses pour la batterie).

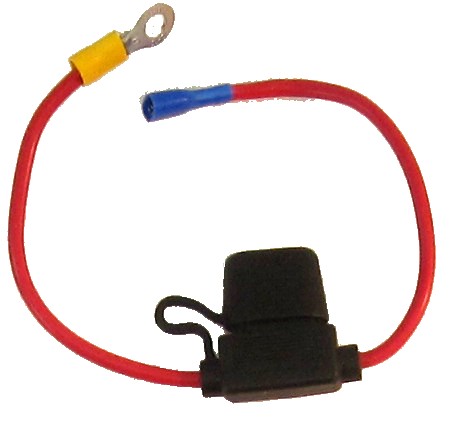

1 fusible de 20 ampères étanche câblé et équipé de 2 cosses.
3 cosses Fastons mâles et 3 cosses femelles
2 vis cruciformes parker noires pour la fixation du BC3
3 fusibles supplémentaires.

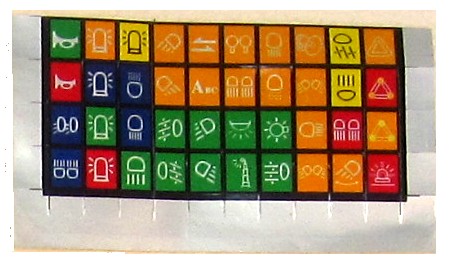

1 feuille de synoptique afin de personnaliser le BC3 en rapport avec votre équipement.

      télécharger la documentation :  567 k.
